Регулятор оборотов шпинделя для дрели
Введение
Здравствуйте! В этой статье расскажу о сборке простого сверлильного станка на базе стойки для дрели и высокооборотистого шпинделя Kress. Основная задача проекта — получить удобное рабочее место для сверления и фрезерования, а также реализовать регулировку оборотов шпинделя.
Основа конструкции

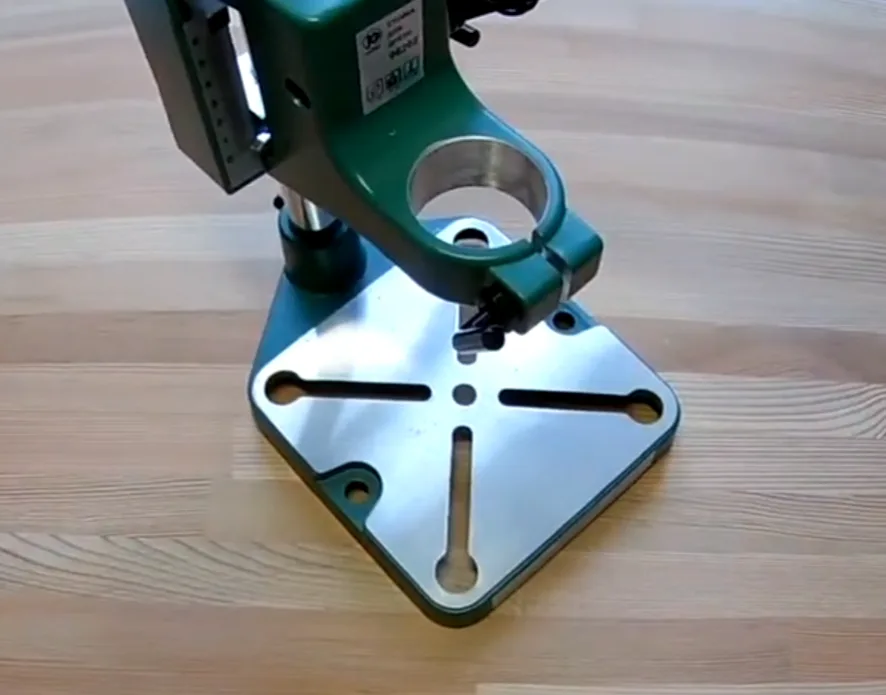

Для создания будущего сверлильного станка была приобретена специальная стойка для крепления дрели. Такая конструкция позволяет надежно фиксировать инструмент и выполнять точные работы.

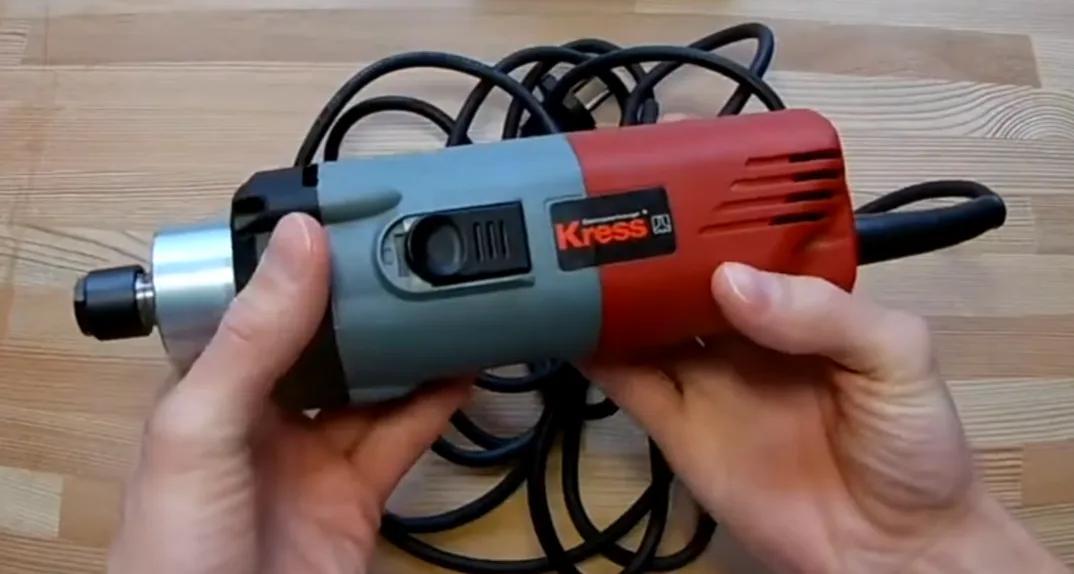

В качестве привода был использован шпиндель Kress 500. Это качественный и мощный инструмент, однако работать с ним вручную не всегда удобно. Кроме того, максимальная скорость вращения достигает 30 000 об/мин, что затрудняет выполнение некоторых операций без возможности регулировки оборотов.
После установки шпинделя на стойку получилась практически готовая конструкция. Не хватало только блока управления скоростью вращения.
Подготовка компонентов

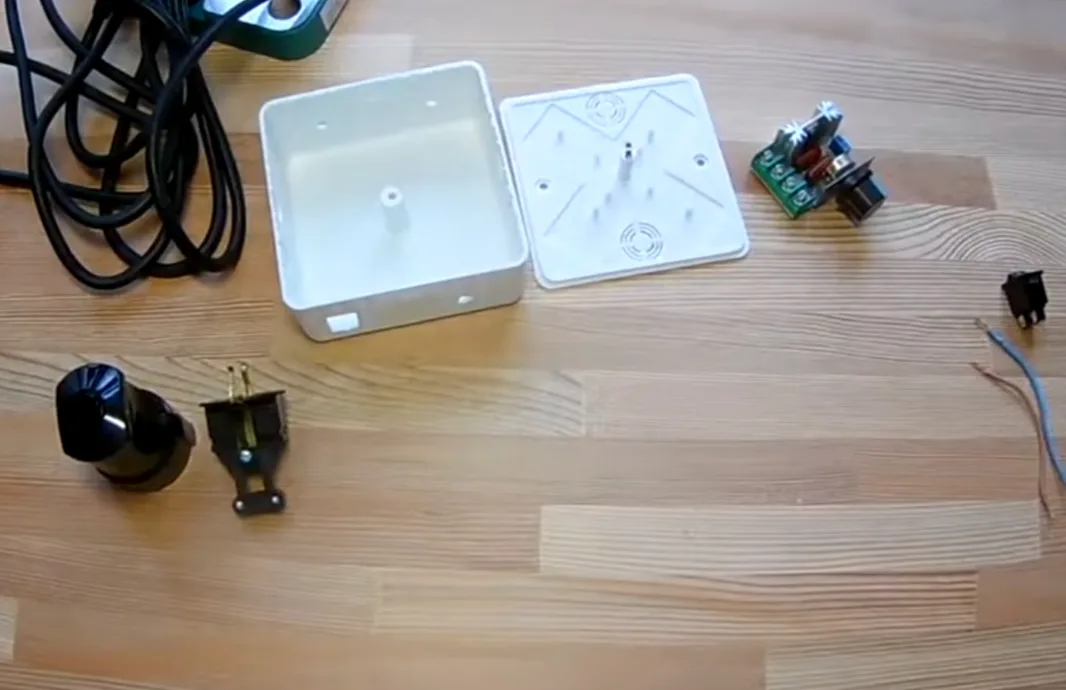

Для изготовления регулятора оборотов были подготовлены следующие детали:
- электронный регулятор оборотов, приобретённый в китайском интернет-магазине;
- распределительная коробка для корпуса;
- выключатель, снятый со старого блока питания;
- провода и расходные материалы для монтажа.
Сборка регулятора оборотов

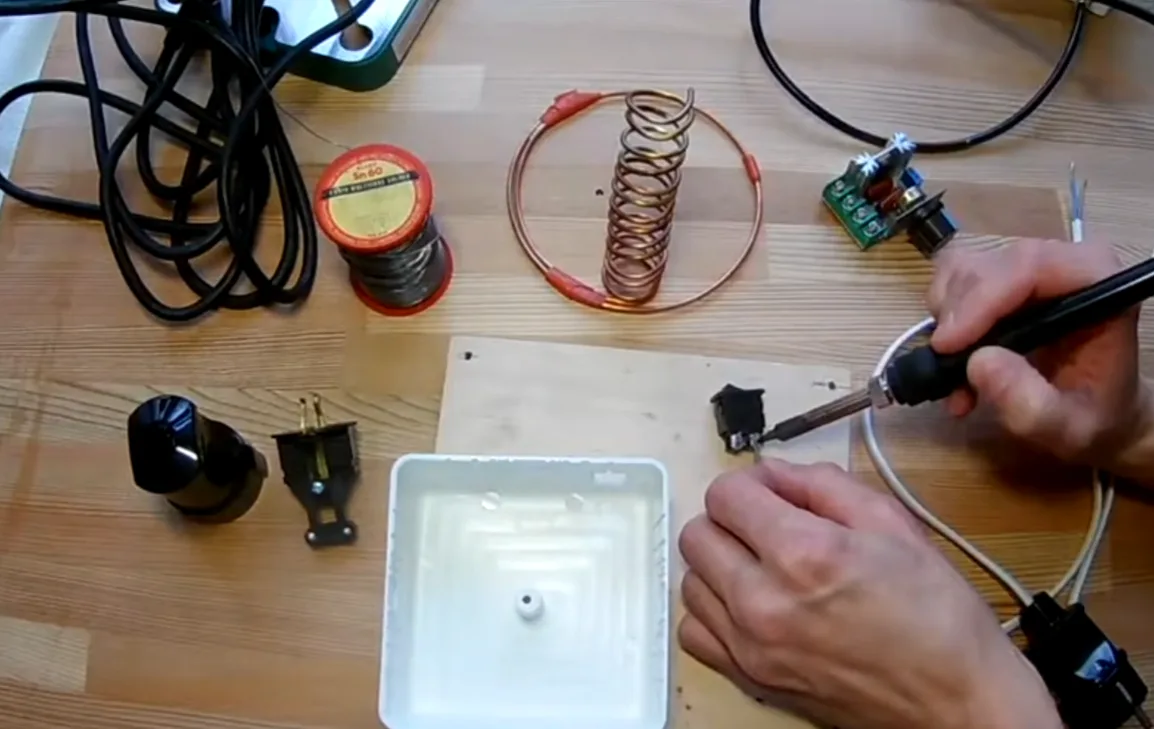

Первым делом был установлен и припаян выключатель питания.

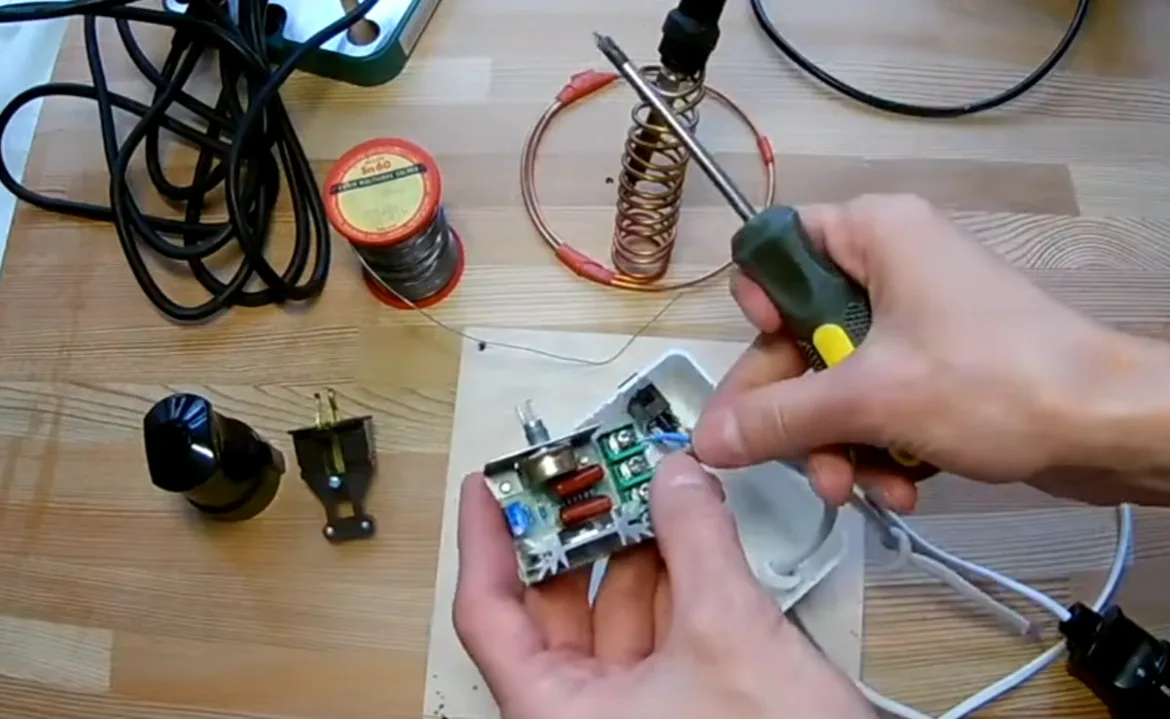

Затем выполнено подключение модуля регулировки оборотов согласно схеме подключения.

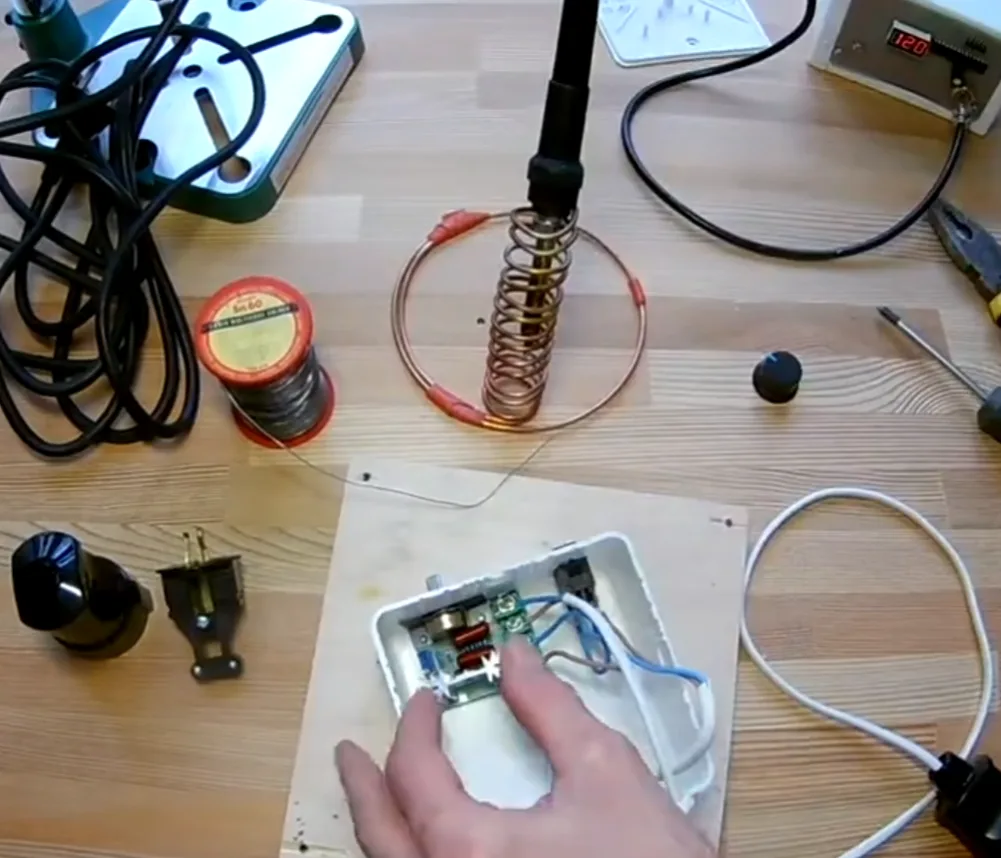

После проверки соединений регулятор был установлен внутрь корпуса.

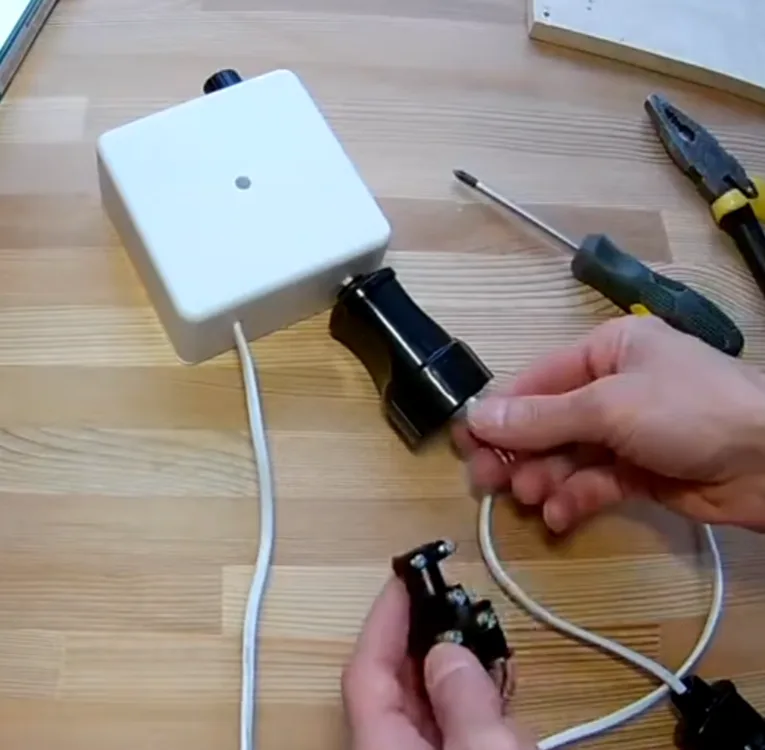

Следующим этапом стало подключение розетки для питания шпинделя.
Готовый регулятор

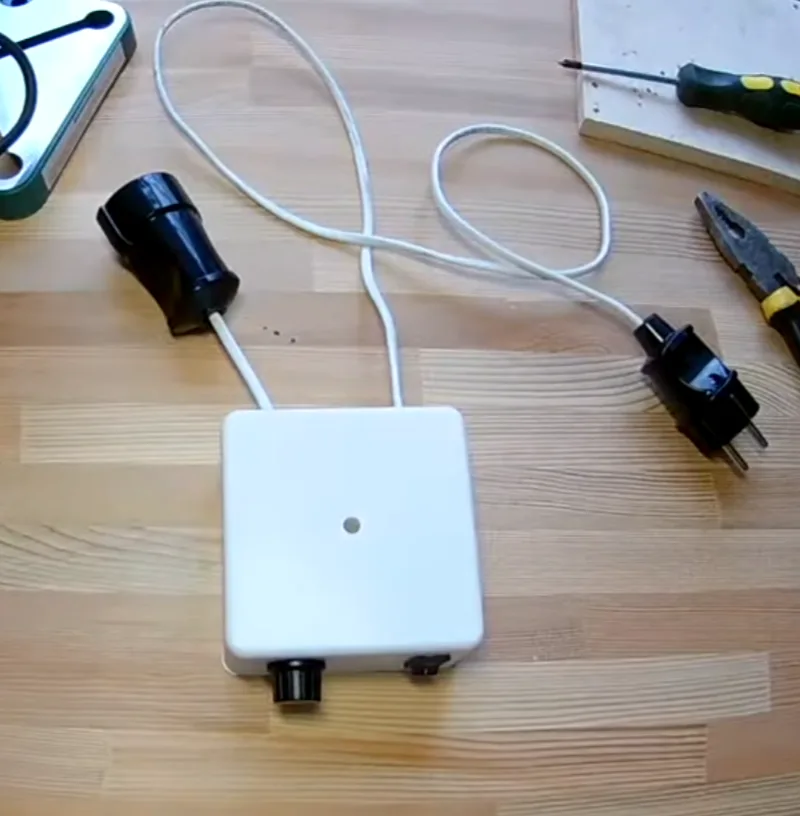

После завершения монтажа получился компактный и удобный блок управления оборотами шпинделя.
Корпус надежно защищает электронные компоненты, а наличие выключателя позволяет полностью отключать питание устройства.
Проверка работы

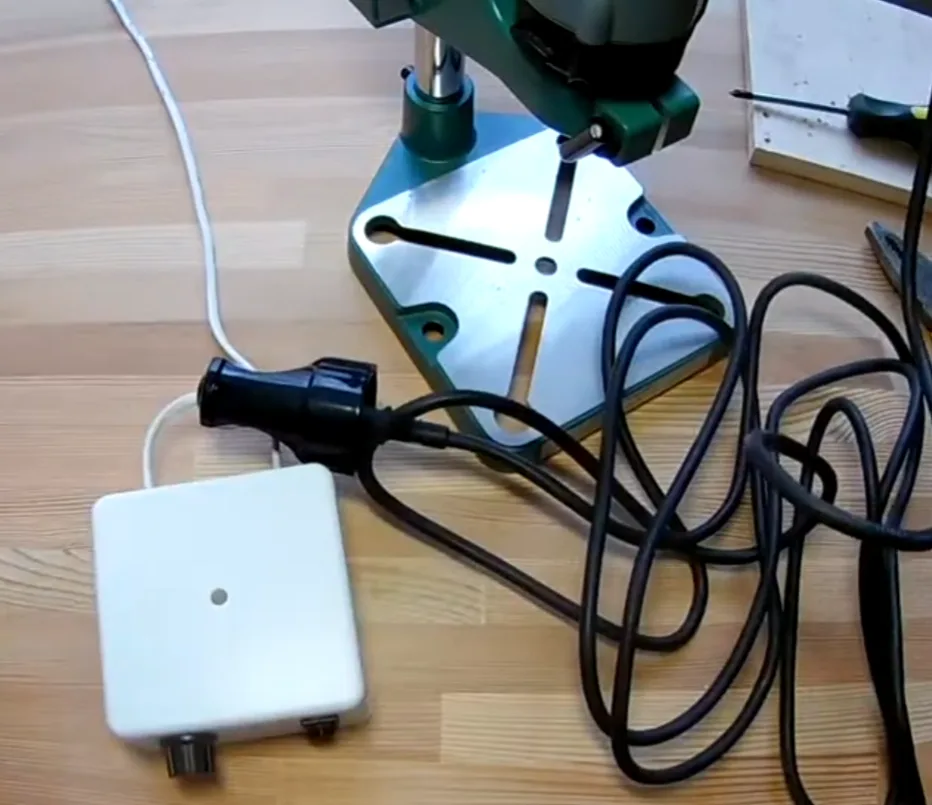

После сборки регулятор был подключен к шпинделю для проверки работоспособности.
Сначала устройство не запустилось, однако причина оказалась простой — выключатель питания находился в положении «выключено». После включения питание поступило на регулятор, и система заработала штатно.
Проверка показала, что регулятор успешно изменяет скорость вращения шпинделя во всём рабочем диапазоне. Это значительно расширяет возможности будущего сверлильного станка и делает работу более удобной и безопасной.
Заключение
В результате был изготовлен простой и недорогой регулятор оборотов для высокооборотистого шпинделя Kress, установленного на стойке для дрели. Конструкция позволяет плавно изменять скорость вращения и использовать станок для различных задач, включая сверление печатных плат и мелкие фрезерные работы.
В дальнейшем планируется использовать данный станок для изготовления и сверления плат управления освещением и других электронных устройств.
П.С.
Плата регулятора оборотов на самом деле регулятор мощности и он обрезает синусоиду. В результате шпиндель просто перестаёт крутиться. Вместо подключения шпинделя к регулятору я его приспособил к регулировке мощного паяльника и всё это действие было не зря!
