Паяльная станция своими руками

Посмотрел ролик Ютубера Alex Link о устройстве управления жалом от паяльной станции HAKKO 936 и решил сделать нормальный вариант этого устройства из имеющихся комплектующих.

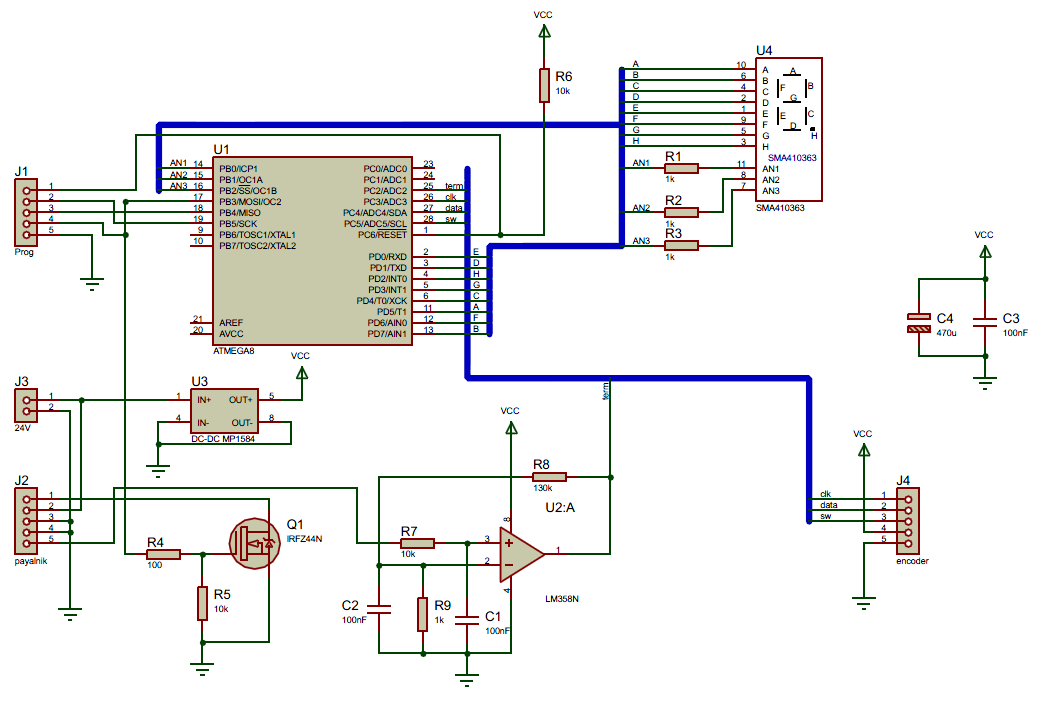

В загашнике нашёлся atmega8 с помощью которого и наваял схему управления жалом:

Резистор R8 изменял и в настроенном устройстве он 56кОм.

Такой параметр резистора позволяет снимать с АЦП число 140 в прогретом состоянии паяльника, когда можно паять спокойно.

У Alex Link стоял резистор 130кОм, но при таком усилении АЦП выдаёт 240 в прогретом состоянии, а предельное значение АЦП выдаёт 255.

Решил совместить плату управления и лицевую панель, для этого взял односторонний текстолит и по минимуму разместил на лицевой стороне элементы, вот что получилось:

Программу написал на Atmel Studio скрестив разные библиотеки между собой и доработав их до приемлемого состояния:

файл

Откалибровать по температуре кипения воды паяльник не удалось т.к. характеристики у термопары не линейные.

Краткий ролик на Ютубе о получившемся устройстве:
